HUBER Coanda Classificatore sabbie RoSF3

Separazione sabbie e disidratazione sabbie in un unico sistema

  • alta resa di separazione grazie all'effetto COANDA: 98 % / 0,20 mm
  • parziale riduzione del contenuto organico della sabbia
  • completamente in acciaio inossidabile

L'alimentazione avviene tramite una pompa oppure a gravità. La miscela sabbia/acqua arriva prima nella camera a turbolenza, nella quale il flusso viene deviato tangenzialmente. Attraverso il foro centrale sulla camera a turbolenza viene iniettato autonomamente aria nel flusso.

Avanti...Chiusura

Il cuore del classificatore sabbie COANDA consiste nel calice COANDA capovolto. La miscela di sabbia/acqua che arriva dall'alto, a causa del flusso turbolente e dell'effetto COANDA si deposita sulle pareti del calice, e viene deviato in direzione orizzontale, al di sotto del livello dell'acqua. Il sistema di rulli radiali e tangenziali così creato assicura una ottima resa di separazione e rispetta in parte la differenza di densità tra materiale organico e minerale.

La maggior parte delle sostanze organiche vengono tenute nel flusso, grazie all'afflusso autonomo di aria, dovuto al sistema, e vengono successivamente asportate attraverso lo scarico. Contemporaneamente la sabbia scende dal flusso superficiale e viene convogliata nella zona di sedimentazione.

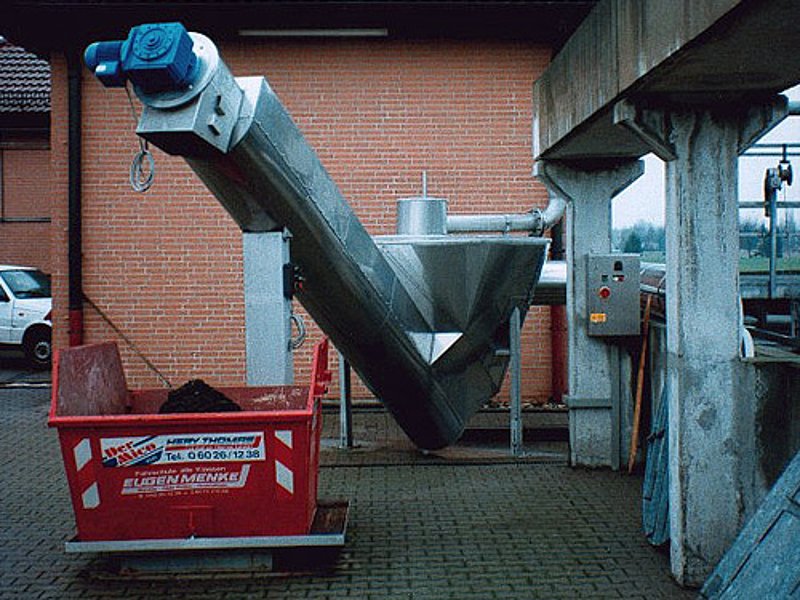

Una coclea trasporta e disidrata la sabbia e la scarica in un apposito container. La sabbia è, per la maggio parte, libera da sostanze organiche, cioè si posso ottenere ceneri superiori al 90%, in determinate condizioni di esercizio (grigliatura fine delle acque di scarico ≤ 3 mm nell'entrata del depuratore e separatore sabbie dimensionato in modo corretto).

Vantaggi

Vantaggi

Vantaggi del HUBER Coanda classificatore sabbie RoSF3

  • ridotta necessità di spazio e di comando
  • il flusso omogeneo attraverso il contenitore e lo sfruttamento dell'effetto Coanda creano una alta resa di separazione (grado di separazione 95 % per una granulometria di 0,20 mm)
  • grazie all'afflusso autonomo di aria, dovuto al sistema, le sostanze organiche vengono tenute nel flusso e asportate attraverso lo scarico
  • ampliabile con un impianto aggiuntivo di lavaggio sabbie RoSF4/t (alimentazione a secco), per ridurre la perdita a fuoco
  • alleggerisce il lavoro del personale del depuratore
  • ottimi vantaggi per il cliente
  • resistente alla corrosione, lunga durata, manutenzione ridotta al minimo
  • Capacità fino a 3 t/h
  • Portata idraulica fino a 25 l/s
  • Supporto coclea a due lati (senza gusci e listelli d’usura)
  • Completamente in acciaio inossidabile
